BG-12B功率繼電器的開孔尺寸及技術參數-上海上繼科技有限公司

發表時間:2019-06-19 14:02 瀏覽次數:546 〖返回〗

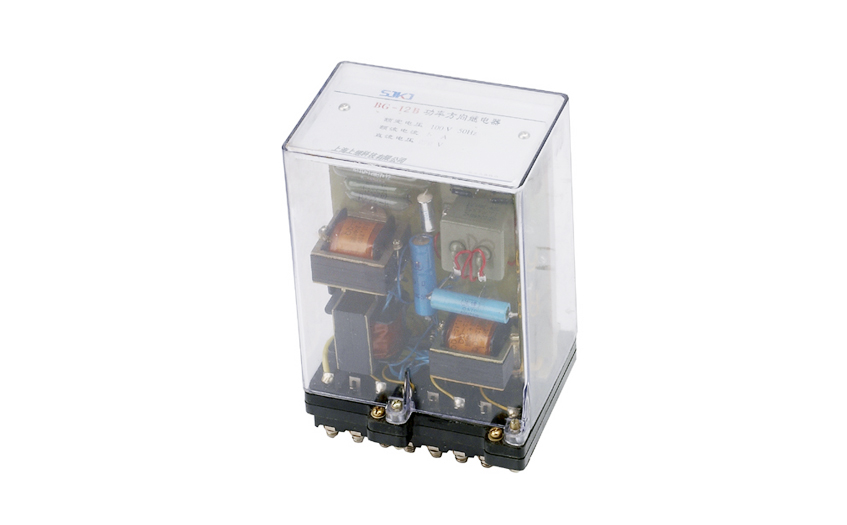

BG-12B功率繼電器

一、BG-12B功率繼電器的應用范圍

BG-12B功率繼電器(以下簡稱繼電器)應用于電力系統方向保護接線中,作為功率方向元件。BG-12B用于相間短路保護。

、BG-12B功率繼電器的技術參數

1額定數據:交流額定電壓為100V;交流額定頻率為50Hz;交流額定電流為lA、5A;直流額定電壓為48V、110V、220V。

2繼電器**靈敏角: BG-12B為-45°或-30°,在額定值下,誤差不大于±5°。

3動作值:在**靈敏角及額定電流下,繼電器的最小動作電壓不大于2V。

4動作時間:在**靈敏角和4倍動作功率(電流額定電壓為4V)時,不大于30ms。

5功率消耗:交流電壓回路不大于4VA;交流電流回路不大于1VA;直流不大于6W。

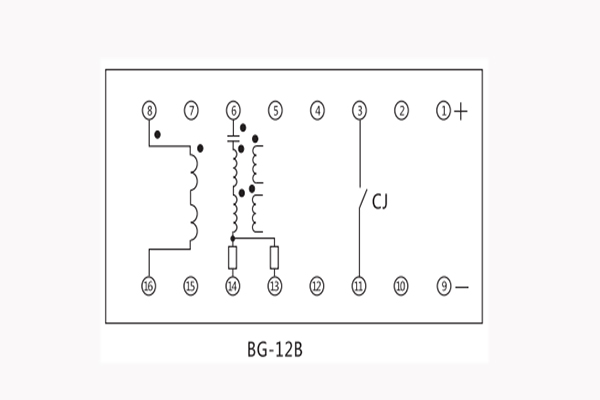

、BG-12B功率繼電器的接線圖

接線圖

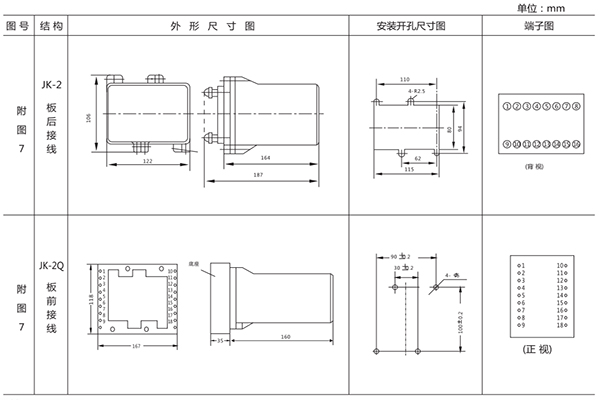

、BG-12B功率繼電器的開孔尺寸

BG-12B采用JK-2殼體,如圖所示

開孔尺寸
