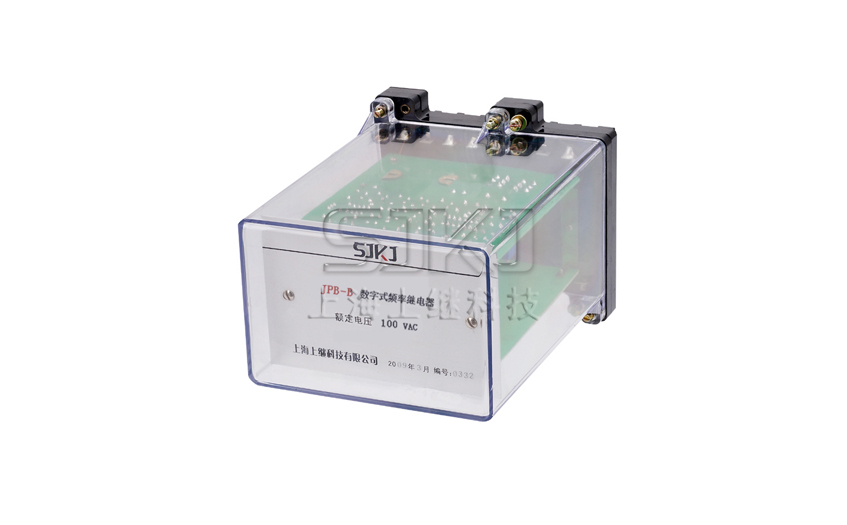

JPB-B數字式頻率繼電器概述

JPB-B數字式頻率繼電器主要用于電網或者發電機周率變化超過允許值時,發出切機或切除部分設備, 或部分用戶的頻率敏感元件, 確保發電機組的安全。

JPB-B數字式頻率繼電器型號分類及工作原理

 1、繼電器型號分類及含義

?

2、工作原理

本繼電器采用數字分頻原理來確定基準頻率,用以鑒別被測頻率的數值。具有頻率穩定度高、精度高、整定方便直觀等優點。

JPB-B數字式頻率繼電器主要技術參數

1、額定電壓100V,額定頻率50Hz。

2、頻率整定值誤差不大于±0.015Hz。

3、整定范圍: JPB-A45-49.5Hz, JPB-B50.5-55Hz,最小整定級差0.0125Hz。

4、返回系數不大于1.02 ,返回時l間不大于60ms。

5、輸入工作電壓(60-120)V。

6、延時動作時間整定范圍為80ms-99.99s,延時級差10ms。

7、防止誤動措施:

設有滑差閉鎖電路整定范圍3-50Hz/S;設有低壓閉鎖電路55V以下進行閉鎖;設有中央報警信號觸點。

JPB-B數字式頻率繼電器內部接線圖及外引接線圖

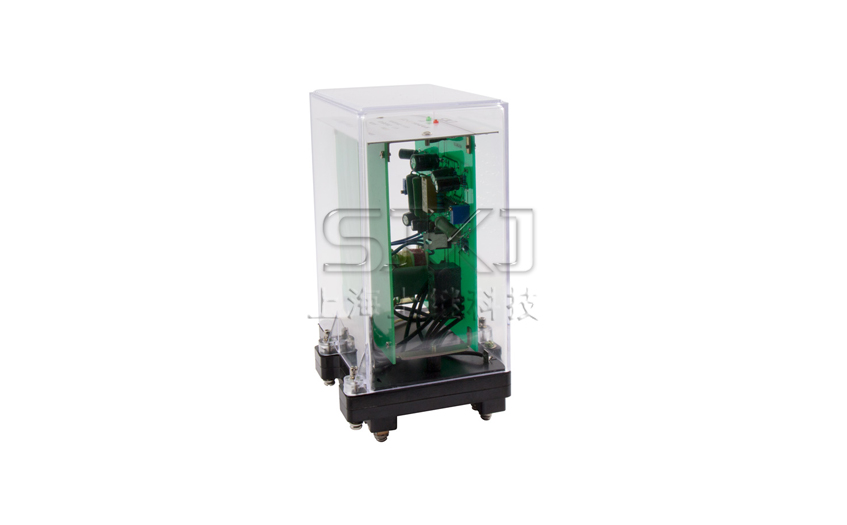

JPB-B數字式頻率繼電器外形及開孔尺寸
