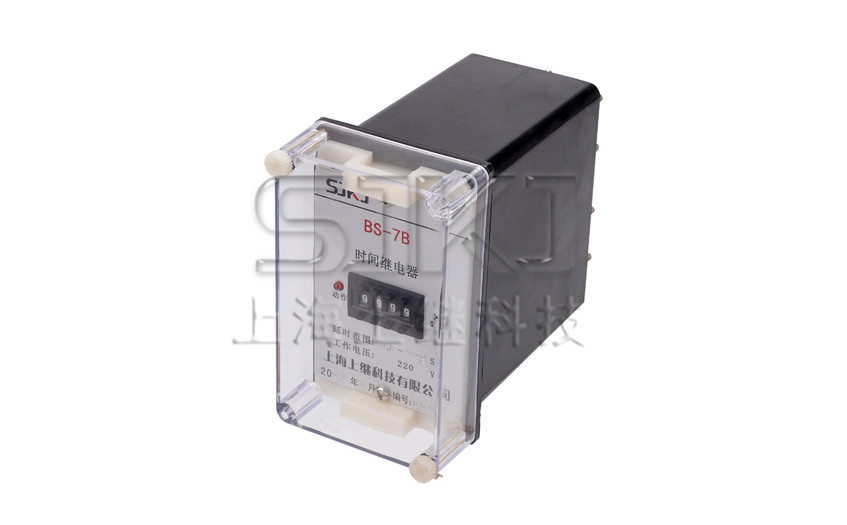

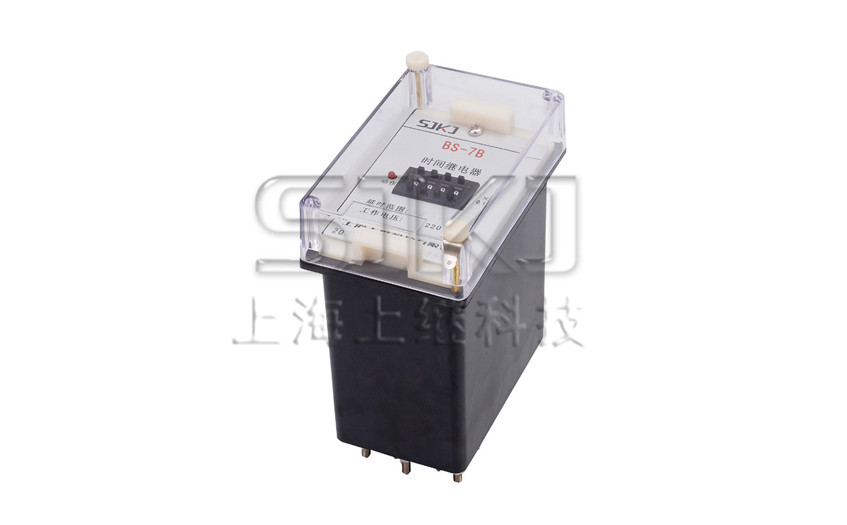

BS-7B時間繼電器應用范圍

BS-7B集成電路時間繼電器用于電力系統二次回路繼電保護及自動控制回路中作為延時裝置,使被控元件得到所需延時。

BS-7B時間繼電器主要技術數據

·額定電壓:直流220、110、48V

·延時整定范圍: 0.1~99.9s, 1~999M。

·觸點形式:一轉換。

·變差：在額定電壓商溫度為20±2°C時任意整定點的10次測量的實際動作作值中**值與最小值之差不大于10次平均值的1% 。

·功率消耗:不大于6W。

·觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下.產品能可前作及返回5x10⁴次。輸出觸點長期允許接通電流為5A。

·介質強度:產品各導電端子連在一起 ,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效値)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

BS-7B時間繼電器內部接線及外引接線圖(背視圖)

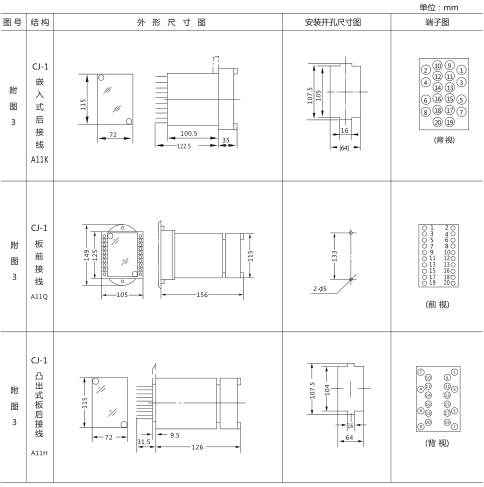

BS-7B時間繼電器外形及開孔尺寸
