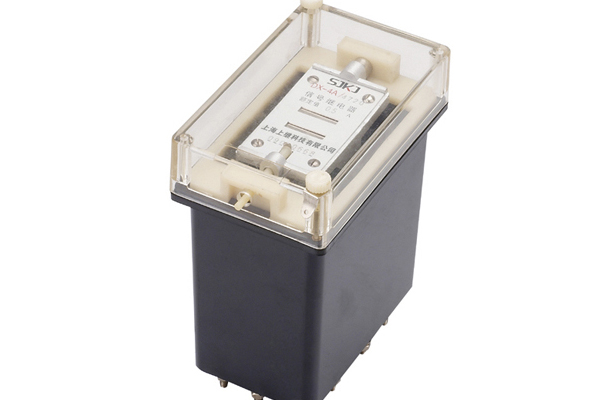

一、DX-4A/47型信號繼電器生產廠家

上海上繼科技有限公司是一家專業從事電力系統繼電保護及電力自動化的高新技術企業。公司主要生產各種微機綜合保護裝置，電力保護繼電器、電力儀表等產品。公司集研發、設計、生產、銷售和服務于一體，致力于為國內外輸配電、水利、城建、能源、礦山、化工客戶提供一整套從低壓到高壓、從硬件到軟件的系統級整體解決方案和配套服務。公司總部設在上海，全國各地設有辦事機構。

上海上繼領域非常廣，如：時間繼電器、中間繼電器、電流繼電器、電壓繼電器、信號繼電器、閃光繼電器、沖擊繼電器、同步繼電器、接地繼電器、雙位置繼電器、差動繼電器、重合閘繼電器、絕緣監視及其它繼電器等。今天主要講解時間繼電器中的一種DX-4A/47型信號繼電器。

二、DX-4A/47型信號繼電器技術要求

●工作繞組額定值：DC 6V、12V、24V、48V、110V、220V、0.0lA、0.015A、0.02A、0.025A、0.03A、0.04A、 0.05A、 0.075A、0.08A、0.1A、0.15A、0.2A、0.25A、0.5A、0.75A、lA、2A、4A、0.06A。

●復歸繞組額定值：6V、12V、24V、48V、110V、220V。

●動作值：動作電壓不大于70％額定值；動作電流不大于90％額定值。

●復歸電壓：不大于70％。

●返回值：不小于2％額定值。

●功率消耗：電壓型不大于2W；電流型不大于0.2W。

●觸點容量：保持觸點在220V，電流不超過lA的直流有感電路中(時間常數為5±0.75ms)，分斷容量為50W，瞬時觸點為30W，在220V電流不超過lA的交流電路中分斷容量為200VA。

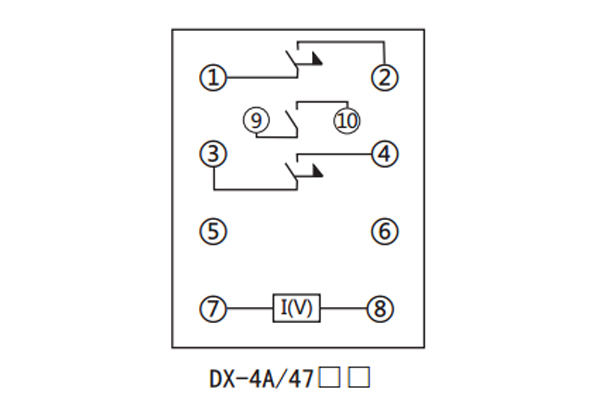

三、DX-4A/47型信號繼電器接線圖
