一、DZ-700E/3600中間繼電器的簡介

中間繼電器在繼電保護中和自動控制系統中是一個多用的自動遠動電器。中間繼電器因?yàn)橛辛己玫碾姼綦x.至使控制方和被控方無電器上的連接,而達到安全控制目的。

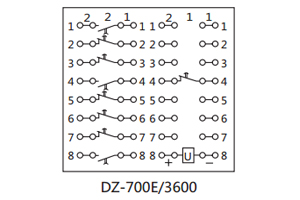

二、DZ-700E/3600中間繼電器的接線圖

三、DZ-700E/3600中間繼電器的結構

⒈線圈裝在"U"形導磁體上，導磁體上面有一個活動的銜鐵，導磁體兩側裝有兩排觸點彈片。在非動作狀態下觸點彈片將銜鐵向上托起，使銜鐵與導磁體之間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向?qū)Т朋w，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，完成繼電器工作。當電磁力矩減小到一定值時，由于觸點彈片的反作用力矩，而使觸點與銜鐵返回到初始位置，準備下次工作。

⒉本繼電器的"U"形導磁體采用雙鐵心結構，即在兩個邊柱上均可裝設線圈。對于DZY、DZL和DZJ型只裝一個線圈，而對于DZB，DZS，DZK型可根據需要在另一個鐵心上裝以保持線圈或延時用阻尼片等。從而使線圈類型大不相同的繼電器都通用一個導磁體。

3.中間繼電器原理和交流接觸器一樣，都是由固定鐵芯、動鐵芯、彈簧、動觸點、靜觸點、線圈、接線端子和外殼組成。

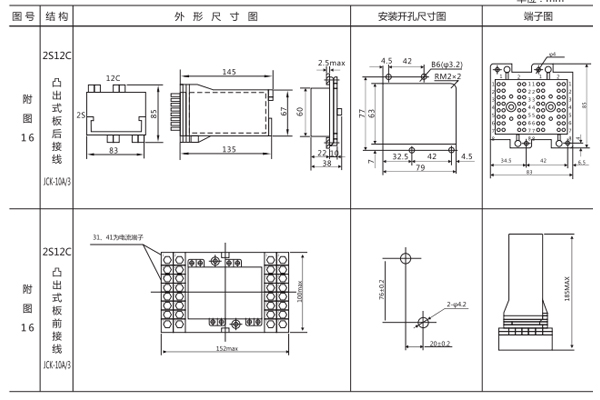

四、DZ-700E/3600中間繼電器的開孔尺寸

五、DZ-700E/3600中間繼電器的介質強度

對下部位應能承受規定的交流電壓試驗1分鐘而無絕緣擊穿或閃絡現象。

①所有導電端子與外露非帶電金屬或外殼之間2000V/50Hz；

②動、靜觸點之間1000V/50Hz；

③常開觸點（繼電器上的NO）與常閉觸點（繼電器上的NC）之間1000V/50Hz；

④觸點與電壓回路之間1000V/50Hz。
