一、JX-E/3信號繼電器的接線圖

二、JX-E/3信號繼電器的作用

1) 擴大控制范圍。例如，多觸點繼電器控制信號達到某一定值時，可以按觸點組的不同形式，同時換接、開斷、接通多路電路。

2) 放大。例如，靈敏型繼電器、中間繼電器等，用一個很微小的控制量，可以控制很大功率的電路。

3) 綜合信號。例如，當多個控制信號按規定的形式輸入多繞組繼電器時，經過比較綜合，達到預定的控制效果。

4) 自動、遙控、監測。例如，自動裝置上的繼電器與其他電器一起，可以組成程序控制線路，從而實現自動化運行。

三、JX-E/3信號繼電器的特點

1.動作速度相當快，能很好地與采用真空開關（動作迅速)的跳合閘回路配合，準確反應動作信號。

2.可滿足當前建立無人值班室的要求，該繼電器既能遠方電動復歸又能現場手動復歸。

3.帶有多組動合觸點，同時可滿足現場信號指示及遙信等要求。

4.采用進口磁保持小中間作為出口，繼電器動作后即使直流消失也能保持動作狀態。

5.具有寬電流動作范圍，從0.02A至2A繼電器均能準確動作，且動作后線圈內阻極低，用戶在誰家中可不必考慮。同時有電壓動作型。

6.具有延時自動復歸功能規格的信號繼電器，在發出5，秒~10秒（可調）信號后，自動復歸，省去了工作人員的操作。

7.具有多種外殼形式及短暫接線，可替代DX-30系列、DX-8、8G系列、DXM-2A、DX-11、11A系列信號繼電器。

8.防振性極強，并可任意安裝。

9.動作指示信號鮮明，壽命長。

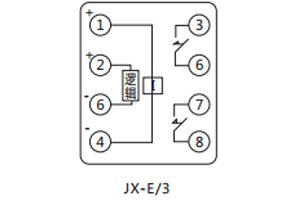

四、JX-E/3信號繼電器的接線圖

五、JX-E/3信號繼電器的開孔尺寸

JX-E采用BK-5殼體，如圖所示
