繼電器（英文名稱：relay）是一種電控制器件，是當輸入量（激勵量）的變化達到規定要求時，在電氣輸出電路中使被控量發生預定的階躍變化的一種電器。它具有控制系統（又稱輸入回路）和被控制系統（又稱輸出回路）之間的互動關系。通常應用于自動化的控制電路中，它實際上是用小電流去控制大電流運作的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。

繼電器的主要作用：

繼電器是具有隔離功能的自動開關元件，廣泛應用于遙控、遙測、通訊、自動控制、機電一體化及電力電子設備中，是最重要的控制元件之一。

繼電器一般都有能反映一定輸入變量（如電流、電壓、功率、阻抗、頻率、溫度、壓力、速度、光等）的感應機構（輸入部分）；有能對被控電路實現“通”、“斷”控制的執行機構（輸出部分）；在繼電器的輸入部分和輸出部分之間，還有對輸入量進行耦合隔離，功能處理和對輸出部分進行驅動的中間機構（驅動部分）。

作為控制元件，概括起來，繼電器有如下幾種作用：

1）擴大控制范圍：例如，多觸點繼電器控制信號達到某一定值時，可以按觸點組的不同形式，同時換接、開斷、接通多路電路。

2）放大：例如，靈敏型繼電器、中間繼電器等，用一個很微小的控制量，可以控制很大功率的電路。

3）綜合信號：例如，當多個控制信號按規定的形式輸入多繞組繼電器時，經過比較綜合，達到預定的控制效果。

4）自動、遙控、監測：例如，自動裝置上的繼電器與其他電器一起，可以組成程序控制線路，從而實現自動化運行。

小型直流繼電器是指采用直流電流共供電的一種小型電子控制器件。具有控制系統（又稱輸入回路）和被控制系統（又稱輸出回路），通常應用于自動控制電路中。它相當于“自動開關”，在電路中起著自動調節、安全保護、轉換電路等作用。

小型直流繼電器的主要參數：

1、線圈直流電阻，指用萬用表測出的線圈的電阻值。

2、額定工作電壓或額定工作電流，這是指繼電器正常工作時，線圈的電壓或電流值。有時，手冊中只給出額定工作電壓或額定工作電流，這時就可以用歐姆定律算出沒給出的額定電流或額定電壓值：即I = U/R，U = IxR，R為繼電器線圈的直流電阻。

3、吸合電壓或電流，它是指繼電器產生吸合時的最小電壓或電流。如果只給繼電器的線圈上加上吸合電壓，這時的吸合是不牢靠的。一般吸合電壓為額定工作電壓的75%左右。

4、釋放電壓或電流，是指繼電器兩端的電壓減小到一定數值時，繼電器從吸合狀態轉到釋放狀態時的電壓值。釋放電壓要比吸合電壓小得多，一般釋放電壓是吸合電壓的1/4左右。

5、觸點負載，是指繼電器的觸點在切換時能承受的電壓和電流值。

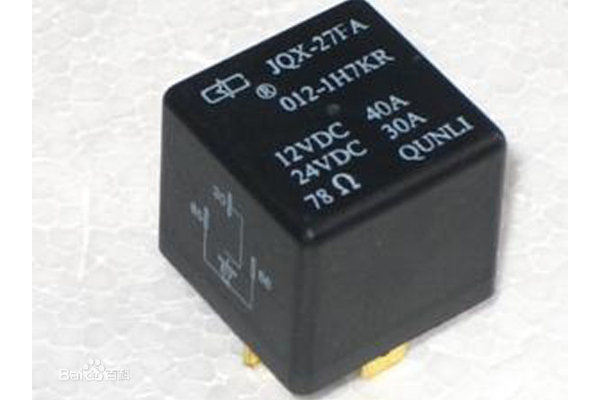

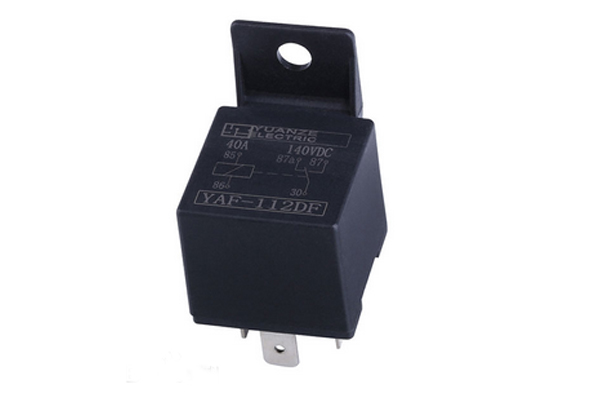

繼電器是一種當輸入量（電、磁、聲、光、熱）達到一定值時，輸出量將發生跳躍式變化的自動控制器件。而汽車繼電器是汽車中使用的繼電器，該類繼電器切換負載功率大，抗沖、抗振性高。汽車中的電源多用12V，線圈電壓大都設計為12V。由于是蓄電池供電、電壓不穩定； 環境條件惡劣，吸動電壓V≤60%VH（定額工作電壓）;線圈過電壓允許達1.5VH。線圈功耗較大，一般為1.6～2W，溫升較高。環境要求相當苛刻：在發動機艙，環境溫度范圍要求為-40℃～125℃，其他位置環境溫度范圍為-40℃～85℃;在發動機艙里使用的繼電器要能經受砂塵、水、鹽、油的侵害；振動、沖擊相當苛刻。

汽車繼電器的工作原理：

當電磁繼電器線圈兩端加上一定的電壓或電流，線圈產生的磁通通過鐵心、軛鐵、銜鐵、磁路工作氣隙組成的磁路，在磁場的作用下，銜鐵吸向鐵心極面，從而推動觸點常閉觸點斷開，常開觸點閉合;當線圈兩端電壓或電流小于一定值時，機械反力大于電磁吸力時，銜鐵回 到初始狀態，常開觸點斷開，常閉觸點接通。

那么，可以把汽車繼電器看成是由線圈工作的控制電路和觸點工作的主電路兩個部分組成的集合體。在繼電器的控制電路中，只有較小的工作電流，這是由于操縱開關的觸點容量較小，不能用來直接控制用電量較大的負荷，只能通過繼電器的觸點來控制它的通斷。

繼電器既是一種控制開關，又是控制對象(執行器)。以燃油泵繼電器為例，它是燃油泵的控制開關，但是燃油泵繼電器的線圈只有在電控單元中驅動三極管導通時，才能通過電控單元的接地點形成回路。

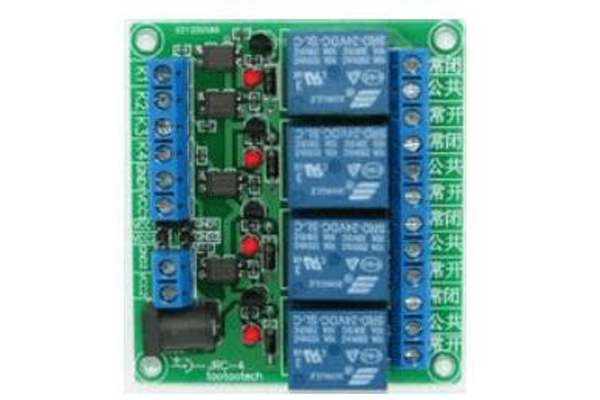

工控繼電器是在繼電器的基礎上增加了電子控制電路，是可以使用低電壓控制高電壓的半成品電路板，以電路板的形式提供給用戶。

使用工控繼電器的好處在于可以減少繼電器模塊控制電路的設計，使開發設計者將更多的精力用于設計整個系統的功能實現。

工控繼電器根據控制電壓分類，常見的類型有3.3V、5V、9V、12V、24V

工控繼電器根據控制電壓的極性可以分為，高電平控制、低電平控制、不限制電平控制。
      工控繼電器根據是否完全隔離而分為不隔離和完全隔離型。完全隔離型一般是由光偶進行隔離的，使用完全隔離型的繼電器更安全，但由于增加了一些隔離元器件，價格會略高。
      根據工控繼電器采用的繼電器是否有觸點，分為有觸點型和無觸點型。無觸點型的繼電器在任何情況下都不會產生火花，而有觸點型的如果密封不好或密封失效后，會產生火花。

選擇繼電器模塊要注意以下幾點:

1.繼電器模塊的控制電壓是否與系統電壓-致。
      2.繼電器模塊的電平控制方式采用高電平、低電平還是都有可能。
      3.根據需求，選擇是否需要完全隔離的繼電器模塊。
      4.安全性:繼電器模塊是弱電控制強電，所以安全性是重點。必須要注意，切不可選擇大面積鋪地看上去非常“美觀”的電路板，因為大面積鋪地線間距很小，使電路板耐壓不夠而產生使用中的危險。這是初次使用繼電器模塊的用戶最常見的誤區。當線間距為1.5MM(約為60MIL)時，線間絕緣電阻大于20M歐線間**耐壓可達300V,當線間距為1MM(40MIL)時，線間**耐壓為200V。另外，對于模擬電路，一般不需要大面積鋪地。因此，建議**選購未做大面積鋪地而且線間距寬的繼電器模塊。
